IMOCA

Quille Standard

Contexte

Fiabilisation de la flotte IMOCA en vue du Vendée Globe 2016 en proposant un ensemble de quille standardisé robuste, performant et fiable

Voile de quille usinée dans la masse dans un acier très haute limite élastique

Dimensionnement standardisé devant permettre une latitude d’adaptation aux différentes configurations de liaisons au bateau et au bulbe en fonction des contraintes spécifiques à chaque équipe



Réalisation

Définition du cahier des charges en collaboration avec le comité technique de l’IMOCA

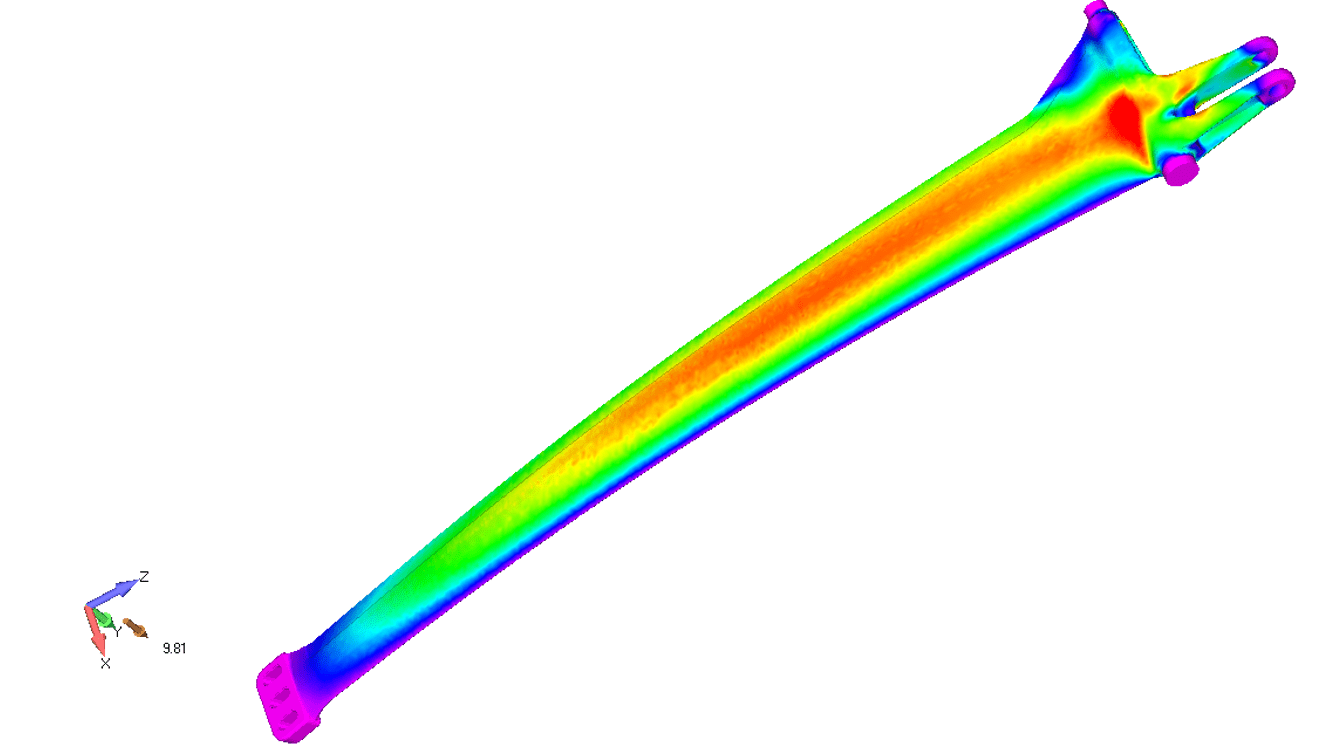

Calcul éléments finis à partir d’un stick model dédié (OPHELIA/DEPLA) et modèle éléments finis volumique pour dimensionnement en contraintes et déformations

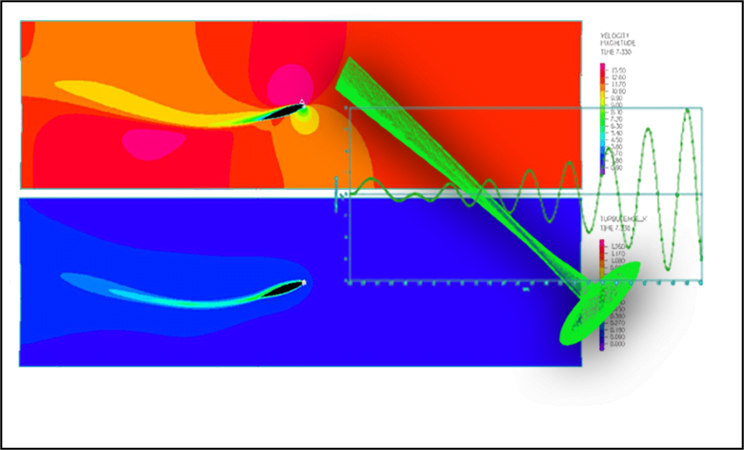

Calcul vibratoire et de stabilité en flottement (Flutter)

Intégration de système en 3D

Réalisation de la 3D d’usinage et de la liasse de plan complète

Suivi d’usinage

Validation par certification ISO 12215-9

Environnement technique

Logiciel interne : OPHELIA/DEPLA te FLUTTER

3D SOLIDWORKS

FEA SOLIDWORKS SIMULATION et NASTRAN

Dossier de plan de réalisation des pièces
